Strobo de LED's

Fala galera estava um pouco sumido pois as provas da faculdade estava acabando comigo, porem aqui estou de volta com mais um projetinho bem simples na verdade porem bem legar, que traz um resultado interessante, vou mostrar agora a construção de um simples strobo feito com LED's, para isso vamos utilizar o famoso timer 555, um dos CI's mais fabricados e vendidos no mundo.
Começarei então com uma lista de material que vamos utilizar:

- Timer 555
- Resistor de 1 K (marrom/preto/vermelho)
- Resistor de 220 Ohm (vermelho/vermelho/marrom)
- Capacitos eletrolitico 10 uF
- Potenciometro  100 K (linear)
- Transistor TIP120

Em seguida apresento uma foto de cada componente para que não fique dúvidas na hora de montar.

Timr 555.


Resistor de 1 K.



Resistor 220 Ohm.

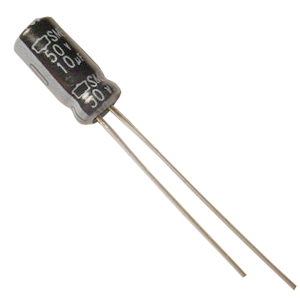

Capacitor eletrolitico de 10uF.


Potenciometro 100 K (linear).


Transistor TIP120.


Bem depois de ter todos os componentes, vamos a fazer de apresentação do circuito e de seu LayOut, em seguida coloco as fotos do diagrama elétrico e da simulação em 3D, além da do LayOut, para visualização e para Download.

Diagrama elétrico da montagem.


LayOut com os componentes.


Visualização do LayOut em 3D.


Visualização da montagem em 3D.


Depois de montado o circuito ficou desta maneira:





Em seguida vai um vídeo demonstrativo que eu fiz do circuito funcionando.
